Volvo FL – מפרט טכני

כל הפרטים שרציתם לדעת על Volvo FL.

מערכת הינע

לפניכם מפרט טכני של מנועים, תמסורות, סרנים אחוריים (כולל יחסי תמסורת), שילובי מערכות הינע ומעבירי כוח (PTO).

מנוע חשמלי לעומסים כבדים - הספק/מומנט

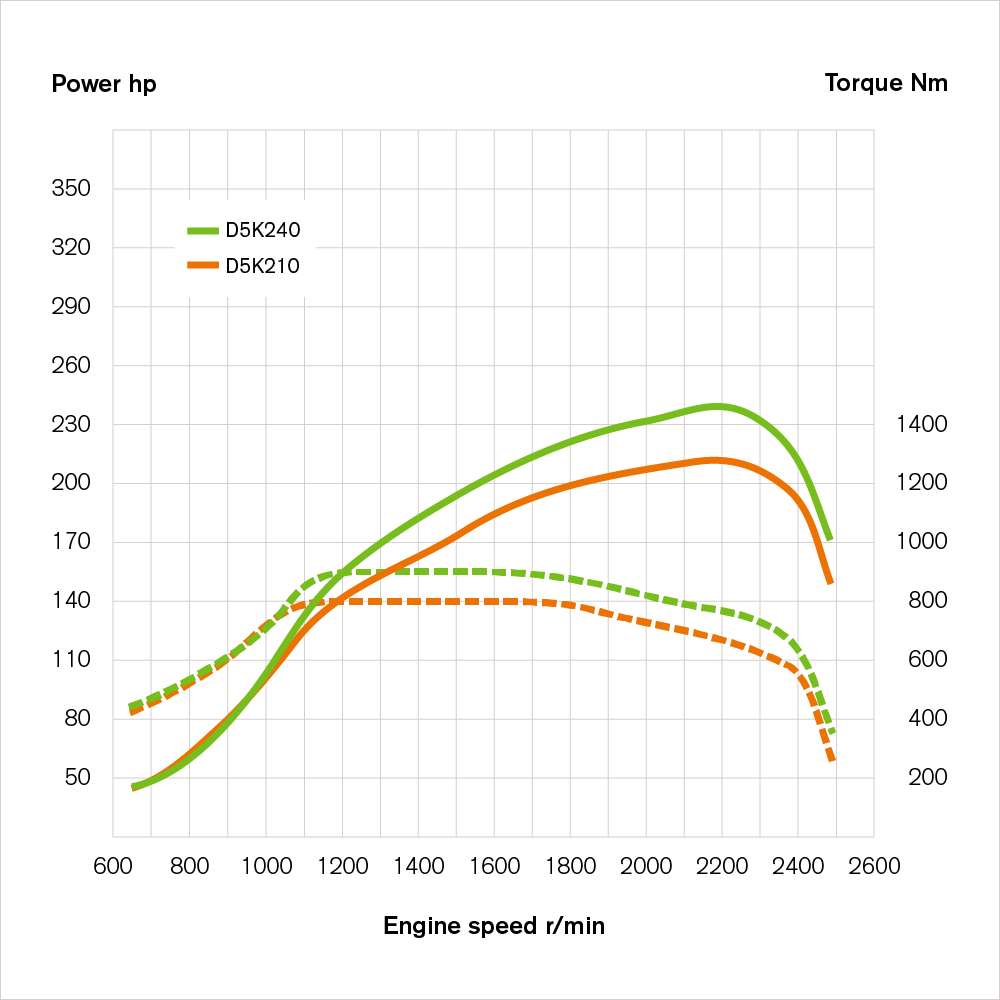

מנוע D5 – הספק/מומנט

הספק נטו בהתאם ל: EC 582/2011

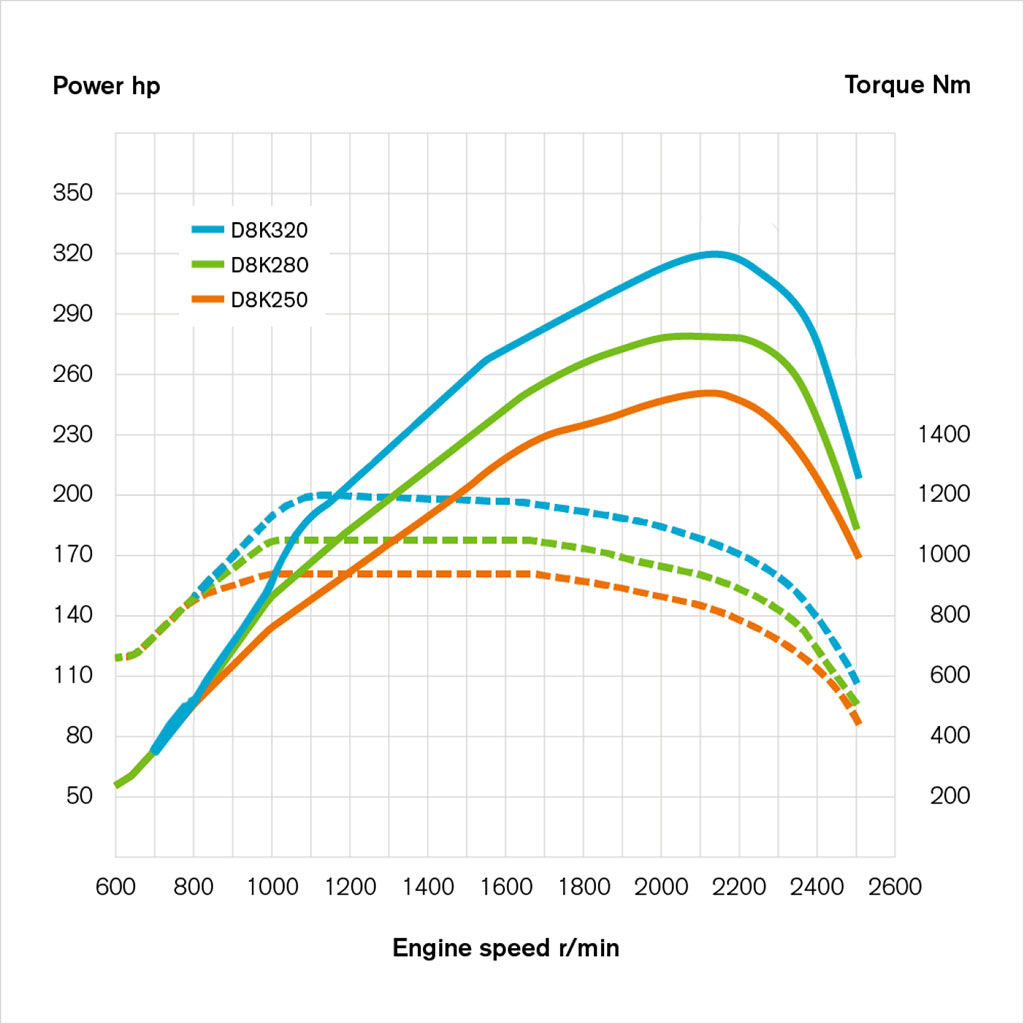

מנוע D8 – הספק/מומנט

הספק נטו בהתאם ל: EC 582/2011

מנוע חשמלי

 Volvo FL Electric

ביצועים

הספק רציף של עד 180 קילוואט (240 כ"ס)

טווח נסיעה

עד 450 ק"מ

זמן טעינה (טעינה מלאה)

8 שעות עם טעינת AC ‏(43 קילוואט) 2.3 שעות עם טעינת DC ‏(150 קילוואט)

קיבולת סוללה

280-‏565 קוט"ש, 3 עד 6 סוללות


דיזל

מנוע D5

מנוע D8

תקן זיהום אוויר

Euro 6

Euro 6

מס' צילינדרים

4

6

נפח מנוע

‎5.1 ליטר

‏7.7 ליטר

מהלך

135 מ"מ

135 מ"מ

קדח

110 מ"מ

110 מ"מ

יחס דחיסה

17.5:1

17.5:1

טווח סל"ד חסכוני

1,100-‏1,800 סל"ד

1,000-‏1,700 סל"ד

הספק בלימת פליטה

80 קילוואט (2,800 סל"ד)

120 קילוואט (2800 סל"ד)

הספק בלימת דחיסה*

–

170 קילוואט (2800 סל"ד)

מסנני שמן

1

1

כמות שמן להחלפה, כולל מסנן

15 ליטר

20 ליטר

מערכת קירור, נפח כללי

13 ליטר

17 ליטר



* אופציונלי





 מנוע D5 – ‏210 כ"ס (154 קילוואט)






הספק מרבי ב-2,200 סל"ד

210 כ"ס




מומנט מרבי ב-1,100-‏1,700 סל"ד

800 ניוטון מטר




מנוע D5 – ‏240 כ"ס (177 קילוואט)*






הספק מרבי ב-2,200 סל"ד

240 כ"ס




מומנט מרבי ב-1,200-‏1,600 סל"ד

900 ניוטון מטר



*זמין עם B100, ביודיזל





מנוע D8 – ‏250 כ"ס (184 קילוואט)






הספק מרבי ב-2100 סל"ד

250 כ"ס




מומנט מרבי ב-900-‏1,700 סל"ד

950 ניוטון מטר




מנוע D8 – ‏280 כ"ס (206 קילוואט)






הספק מרבי ב-2100 סל"ד

280 כ"ס




מומנט מרבי ב-950-‏1,700 סל"ד

1050 ניוטון מטר




מנוע D8 – ‏320 כ"ס (235 קילוואט)*




הספק מרבי ב-2100 סל"ד

320 כ"ס


מומנט מרבי ב-1,050-‏1,600 סל"ד

1200 ניוטון מטר




*זמין עם B100, ביודיזל



מרווחי החלפת שמן

עד 100,000 ק"מ או אחת לשנתיים עם VDS5.

דרישות קדם לדלק

EN 590 (תקן EU) 10 ppm גפרית לכל היותר.

מעביר כוח מותקן על המנוע

יחס של 1:1, מומנט של עד 600‎ ניוטון מטר, הן בנסיעה והן במצב עצירה.

מעביר כוח מותקן על המנוע



יציאת מומנט

יחסי תמסורת

PTER-DIN

600 ניוטון מטר*

1:1



PTER-1400

600 ניוטון מטר*

1:1



PTER-100

600 ניוטון מטר*

1:1




* הספק מומנט הן בנהיגה והן בעצירה. עם AT2412, מומנט מרבי בנהיגה = 150 ניוטון מטר.

תיבות הילוכים ידניות

תיבות ההילוכים הידניות מופעלות בסיוע סרוו. ידית ההילוכים הקצרה, המובנית בלוח המכשירים, נטולת רעידות ותנועת הידית קצרה וחדה. ניתן להגדיר את כל תיבות ההילוכים עם מעביר כוח.

סוגהילוך גבוהמומנט מרבי (ניוטון מטר)GCW - משקל כולל מותר (טון)

ZTO1006

6

1050

32.5

ZTO1109

9120044

STO8006

685024


תיבות הילוכים אוטומטיות

תיבת הילוכים אוטומטית בת 6 או 8 מהירויות עם שלושה מצבי הנעה.

סוגהילוך גבוהמומנט מרבי (ניוטון מטר)GCW - משקל כולל מותר (טון)

AL306

6

1600

36

8AP1200

8

1200

36



סרנים אחוריים

סוגסרןהילוךמומנט מרבי (ניוטון מטר)מקסימום עומס סרן/בוגי (צמד סרנים)GCW - משקל כולל מותר (טון)
הפחתה יחידה
RSS0819Aיחידהיפואיד9508.519
RSS1125Aיחידהיפואיד105011.525
RSS1132Aיחידהיפואיד105011.532.5
RSS1344Cיחידהיפואיד26001344
הפחתה טבורית
RSH1140C*יחידהיפואיד12001140

* רק לדגם Volvo FL ‏4×4

‏‫יחס תמסורת של הסרנים האחוריים‬

RSS0819A

RSS1125A

RSS1132A

*RSH1140C

RSS1344C

3.31:1

3.58:1

3.78:1

5.77:1

3.70

3.58:1

3.73:1

4.13:1

5.86:1

4.11

3.73:1

3.90:1

4.50:1

6.18:1

4.63

3.91:1

4.11:1

5.14:1

6.31:1

5.29:1

4.10:1

4.33:1

5.67:1

6.66:1

6.17:1

4.30:1

4.63:1

6.17:1





4.56:1

4.88:1







4.88:1

5.13:1







5.13:1

5.29:1







5.29:1

5.57:1







5.57:1

5.86:1







5.86:1









*בדגם Volvo FL 4x4 בלבד.

 מנוע D5 – ‏210 כ"סמנוע D5 – ‏‏240 כ"סמנוע D8 –‏ 250 כ"סמנוע D8 – ‏‏280 כ"סמנוע D8 ‏– ‏320 כ"ס
תיבות הילוכים
8AP1200●קיים●קיים●קיים●קיים●קיים
AL306  ●קיים●קיים
STO8006●קיים
ZTO1006 ●קיים●קיים●קיים
ZTO1109  ●קיים●קיים
סרני הפחתה יחידה
RSS0819A●קיים●קיים
RSS1125A●קיים●קיים●קיים●קיים
RSS1132A●קיים●קיים●קיים●קיים
RSS1344C   ●קיים●קיים
סרני הפחתה טבורית
RSH1140C  ●קיים●קיים

*בדגם Volvo FL 4x4 בלבד.

קיים מגוון רחב של מעבירי כוח בלתי תלויים במצמד או תלויים במצמד לצורך זינוק ותנועה עם מגוון רחב של ציוד מרכב.

התקנה על המנוע

  • PTER-DIN
    מעביר כוח המותקן בצידו האחורי של המנוע להינע ישיר של משאבה הידראולית.
  • PTER1400
    מעביר כוח המותקן בצידו האחורי של המנוע עם אוגן חיבור למשאבה הידראולית.
  • PTER100
    מעביר כוח המותקן בצידו האחורי של המנוע עם אוגן חיבור למשאבה הידראולית.

מותקן על תיבת ההילוכים

  • PTR-HF/FH/ZF
    מחובר באמצעות אוגן חיבור ומהירות נמוכה או מהירות גבוהה.
  • PTR-HP/PH/ZF
    מחובר באמצעות משאבה וסל"ד נמוך או גבוה.

תא נהג

עיינו במפרטים של מידות תא הנהג, גובהי תא הנהג מעל לקרקע ומאפייני תא הנהג.

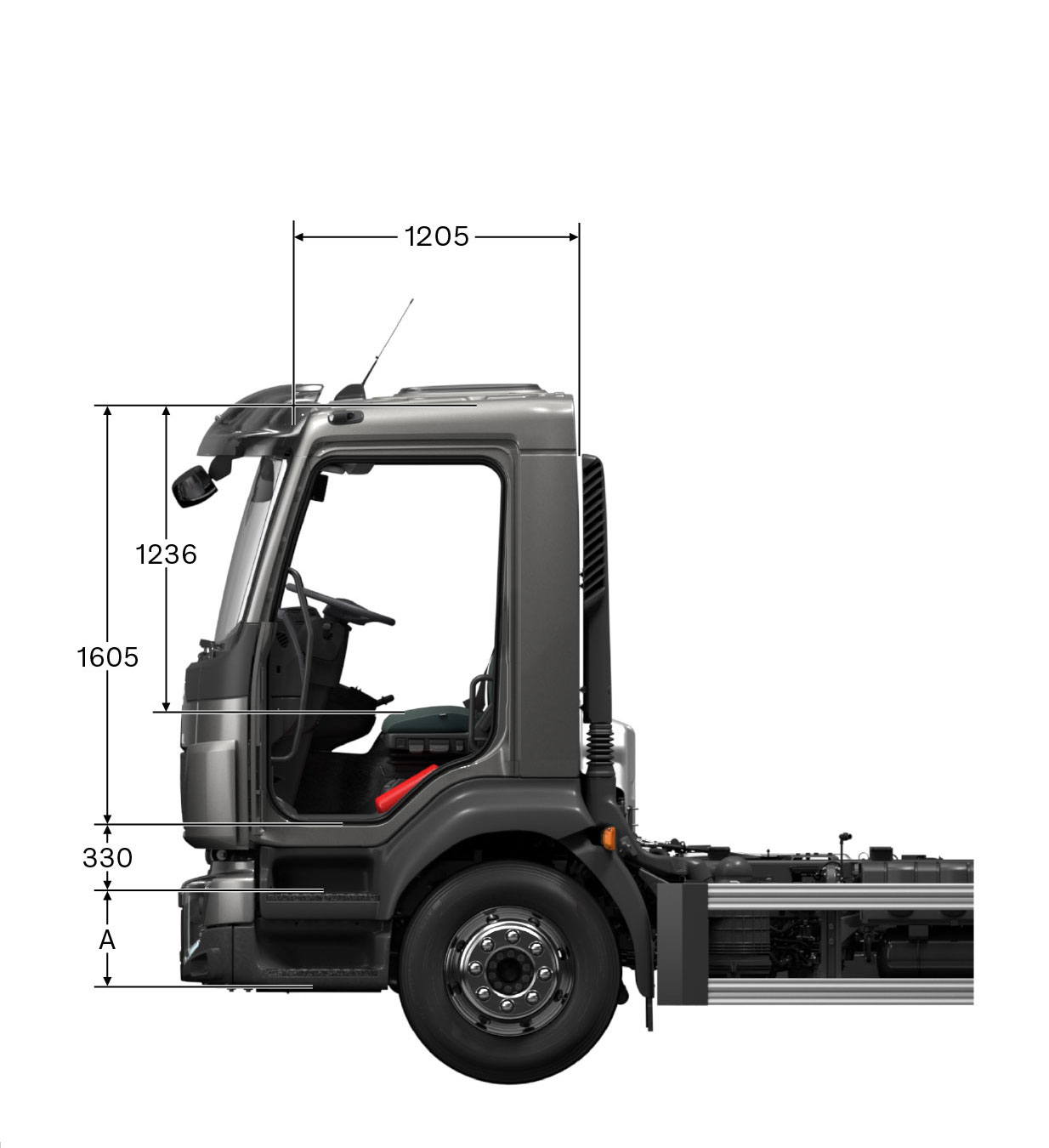

תרשים מידות תא נהג יום של משאית Volvo FL

תא יום

תא יום עם סביבת נהג נוחה וארגונומית. גובה פנימי: 1,605 מ"מ

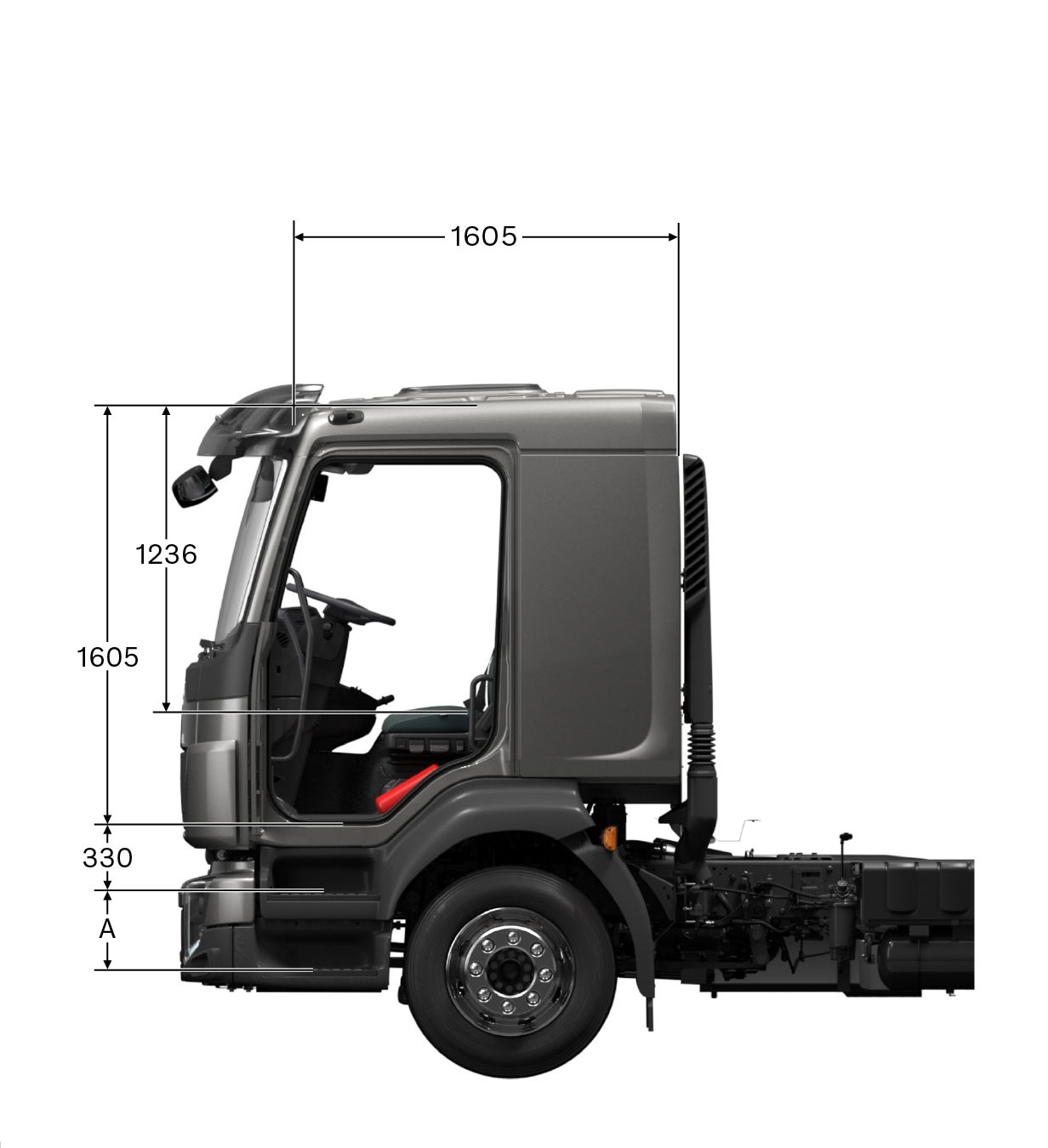

תרשים מידות של תא שינה נמוך וולוו FL

תא שינה נמוך

תא שינה קצר עם מרחב נוסף שניתן לציידו במיטה לאדם אחד או להשתמש בו כמשרד, עם תאי אחסון נוספים. גובה פנימי 1,605 מ"מ.

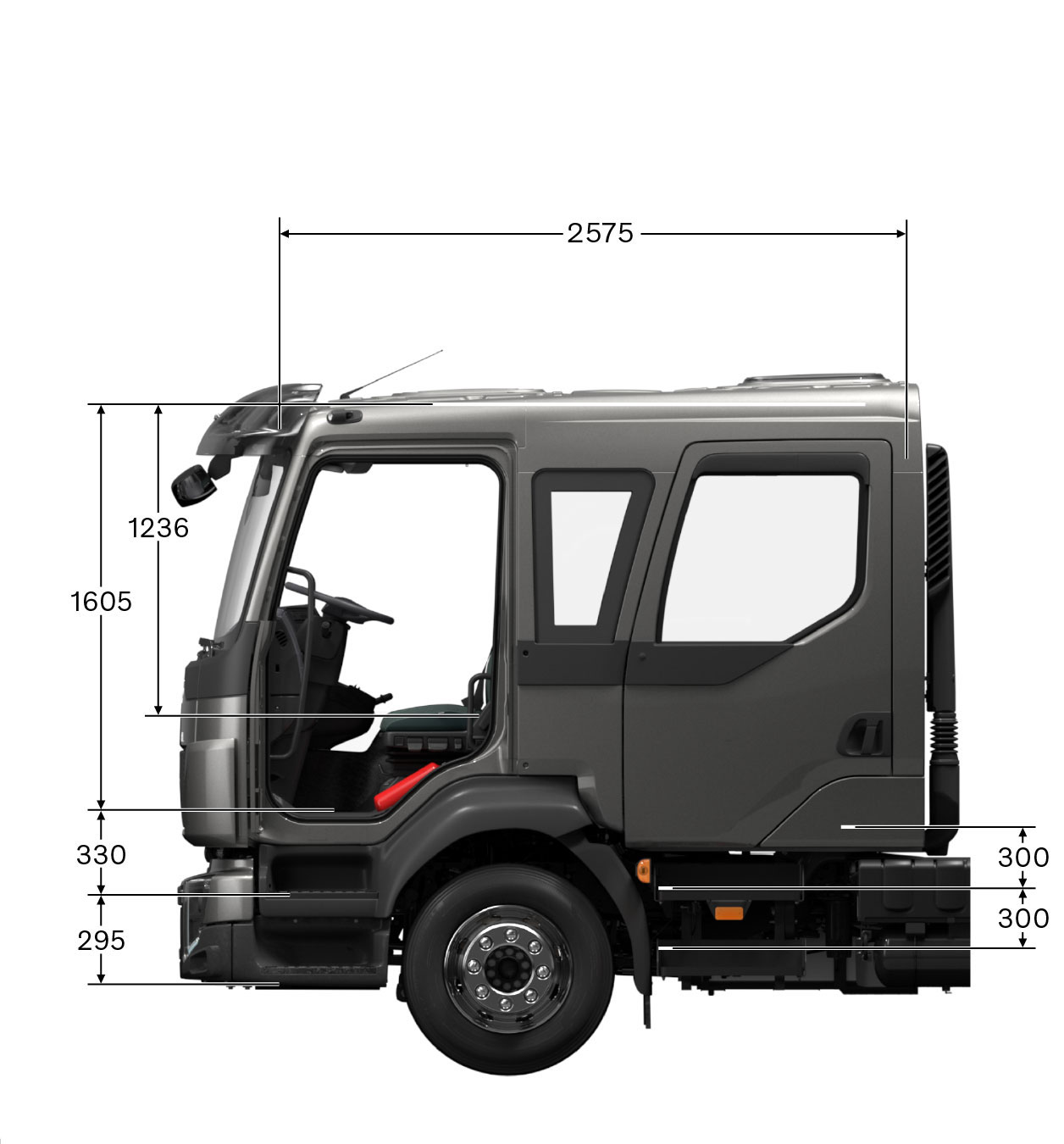

תרשים מידות של תא צוות במשאית וולוו FL

תא צוות

תא צוות עם מקום רב למספר נוסעים נוספים, עד 7 אנשים. גובה פנימי 1,605 מ"מ.

מתלה תא נהג

החלק הקדמי של תא הנהג כולל מתלי אוויר שמאפשרים תנועה אנכית קלה ואילו חלקו האחורי כולל מתלי קפיצים עם בולמי זעזועים.

צבעי תא הנהג

זמינות ב-300 גרסאות קבועות. ניתן להזמין צבעים נוספים.

מושב הנהג

שלוש רמות נוחות: Comfort, Standard, ו- Economy. כל השלוש כוללות כוונון משענת גב, אורך, רוחב והטיה קדמית וכן משענות ראש מובנות.

מושב נוסע

שלוש רמות גימור: Standard, Economy או Basic.

מיטות

המיטה מוצעת ביחידה אחת או שתיים ברוחב של 580 או 780 מ"מ. ישנה אופציה למוט הגנת מיטה וגלאי עשן.

אחסון פנימי

לתא הנהג מקומות אחסון שימושיים ונגישים בקלות, לצורך אחסון מסמכים ופריטים אישיים. מעל לשמשה הקדמית יש שתי יחידות אחסון המוגנות במכסה או ברשת, כמו גם ארבעה תאי DIN. מספר תאי אחסון שונים ותיבות תעלה, משטח כתיבה ומתלי בגדים הניתנים להגדרה כאופציה.

חלון פתח

ניתן להתקין בתא הנהג צוהר גג עם פתיחה של עד 50 מ"מ. ניתן להפעיל את הפתח באופן ידני או חשמלי.

ההגה

גלגל הגה בקוטר של 460 או 500 מ"מ, בהתאם לתצורת המשאית, וניתן לכוונן אותו פניאומטית לתנוחה הרצויה.

מערכת אקלים

מערכת חימום תא הנהג זמינה בשתי גרסאות: בבקרה ידנית עם מחמם בלבד או מחמם ומיזוג אוויר בבקרה ידנית. זמינה גם מערכת אופציונלית של מחמם חניה עם הספק של 2 קילוואט.

ריפוד מושבים

ריפוד בד להבטחת נוחות.

ריפוד קירות

ריפוד בד להבטחת נוחות.

חימום בתא הנהג

מערכת חימום תא הנהג זמינה בשתי גרסאות: בבקרה ידנית עם מחמם בלבד, או מחמם ומיזוג אוויר בבקרה ידנית. זמינה גם מערכת אופציונלית של מחמם חניה עם הספק של 2 קילוואט.

אחסון פנימי

לתא הנהג מקומות אחסון שימושיים ונגישים בקלות, לצורך אחסון מסמכים ופריטים אישיים. מעל לשמשה הקדמית יש שתי יחידות אחסון המוגנות במכסה או ברשת, כמו גם ארבעה תאי DIN. מספר תאי אחסון שונים ותיבות תעלה, משטח כתיבה ומתלי בגדים הניתנים להגדרה כאופציה.

צופרים

מבחר של שני סוגי צופרים נוספים – שני צופרים על הגג בהפעלה פניאומטית, או צופר חשמלי אחד מתחת למכסה הקדמי.

מיטה (תא נוחות)

המיטה מוצעת כיחידה אחת או שתי יחידות, ברוחב של 580 או 780 מ"מ. ישנה אופציה למוט הגנת מיטה וגלאי עשן.

שלדה

לפניכם מפרטים של גובהי שלדה, עומס מרבי על הסרן הקדמי, מתלה אחורי, גבהי ריתום לראשי גורר, מאפייני שלדה ובלמים.

סוג שלדהמידות גובה
Lowכ- 830-810 מ"מ
Medכ- 860 מ"מ
Highכ- 950 מ"מ
X-Highכ- 960 מ"מ
*XX-Highכ- 1175 מ"מ

* בדגם Volvo FL ‏4×4 בלבד.

סוג שלדהאווירעלים
Low4.0/4.5 טון4.2
Med 4.5/5.0/5.8 טון
High 5.0/5.6/5.8/6.3 טון
X-high7.1 טון7.1/7.5 טון
XX-high 5.6 טון

סוגמתליםעומס סרןהפחתה
RAD - L80עלים11.5 טוןיחיד
RAD - KRאוויר13 טוןיחיד
RAD - A2Vאוויר10.5 טוןיחיד


ניתן להשיג מוטות גרירה לחיבור נגררים.

מכלי דלק

מכלי הדלק זמינים בפלסטיק, פלדה או אלומיניום. כמות הדלק משתנה החל מ-80 ועד 300 ליטר. בנוסף, יש שילוב של שני מכלי 215 ליטר המספקים נפח כולל של 430 ליטרים.

מכלי AdBlue

מכל ה-AdBlue מיוצר מפלסטיק והוא בנפח של 32 ליטר. משאבת AdBlue מובנית במכלל המכל. יש גרסה אחת לרכבים בעלי מכל דלק המותקן בצד ימין (ADTP-R) ואחת לרכבים בעלי מכל דלק המותקן בצד שמאל (ADTP-L).

ל-Volvo FL יש בלמים פניאומטיים עם דיסקות מאווררות, מלפנים ומאחור. מערכת בלמי הדיסק, בעלת מניעת נעילה (EBS, או מערכת בלמים מפוקחת אלקטרונית) מספקת תגובת בלימה מהירה ובטוחה יותר ומפחיתה את שחיקת הבלמים. המערכת כוללת מאפיינים כדוגמת מערכת מניעת נעילה של הגלגלים ABS, נועל דיפרנציאל וערבול בלמים. עם ערבול הבלמים, המערכת מנצלת את בלמי הרכב השונים לשם הפעלה אחידה יותר ומפחיתה את הבלאי בבלמים ובצמיגים. חבילות EBS המורחבות כוללות פונקציה המקלה על התחלת הנסיעה בעלייה. דיסקות הבלמים זמינות במידות שונות, תלוי ביישום.

EBS Medium

בנוסף לחבילת EBS Standard, חבילת EBS Medium מוסיפה את התכונות הבאות:

בקרת מצב EBS

ניטור מצב EBS דרך המערכת האלקטרונית של הרכב TEA2+ ו-Volvo Tech Tool.

מערכת עזק לזינוק בעליה

הבלמים משוחררים רק כאשר יש מומנט מנוע במידה המספיקה להניע את הרכב לפנים.

ניתוח שחיקת רפידות

אזהרת רפידות בלימה - מחשבת את יתרת הקילומטרים לנסיעה עם הרפידות הקיימות. (רק בבלמי דיסק.)

שחרור אוטומטי של בלם החניה

בלם החניה משוחרר כאשר הנהג לוחץ על דוושת ההאצה וידית ההילוכים משולבת בהילוך.

מאט הידראולי עבור תיבות הילוכים מדגם AL306

המאט ההידראולי הקומפקטי והמשולב (גרסאות RET-HYDR ו-RET-TPT) מותקן על תיבת ההילוכים. ההספק המרבי הוא 400 kW.

יחס מרבי של ממיר מומנט (TC421) הוא 1.77:1.

בנוסף לחבילות התוכנה ישנן גם האפשרויות הבאות:

ESC - בקרת יציבות אלקטרונית

מערכת ייצוב הבלימה מפעילה את הבלמים בנפרד בכל גלגל ומספקת בכך יציבות לכלל הרכב ומפעילה כוח נגדי למניעת תופעת 'מספריים', התהפכות והחלקה של הגרור. מערכת ESC עומדת בתקינה של בקרת היציבות האלקטרונית של הרכב, וזמינה עבור משאיות עם שני סרנים ושלושה סרנים.

תאורת בלימת חירום

בעת בלימת "פאניקה" ממהירות שמעל 50 קמ"ש, פנסי הבלמים מהבהבים ארבעה הבהובים לשנייה.

מאט הידראולי (ריטרדר)

מאט קומפקטי המותקן על תיבת ההילוכים עם השפעה מרבית של 440 קילוואט.

גיליונות נתונים

ניתן להוריד גיליונות נתונים כקובץ PDF עבור דגם Volvo FL בעזרת הקישורים הבאים.

FL Rigid
