Volvo FE – מפרט טכני

כל הפרטים שרציתם לדעת על Volvo FE.

מערכת הינע

לפניכם מפרט טכני של מנועים, תמסורות, סרנים אחוריים (כולל יחסי תמסורת), שילובי מערכות הינע ומעבירי כוח (PTO).

מנוע חשמלי לעומסים כבדים - הספק/מומנט

מנוע G9 – הספק/מומנט

הספק נטו בהתאם ל: EC 582/2011

מנוע D8 – הספק/מומנט

הספק נטו בהתאם ל: EC 582/2011

מנוע חשמלי

 Volvo FE Electric

ביצועים

הספק רציף של עד 225 קילוואט (300 כ"ס)

טווח נסיעה

עד 275 ק"מ

זמן טעינה (טעינה מלאה)

8 שעות עם טעינת AC ‏(43 קילוואט) 2.3 שעות עם טעינת DC ‏(150 קילוואט)

קיבולת סוללה

280-‏375 קוט"ש, 3 עד 4 סוללות


הנעה באמצעות ‏‫גזמנוע G9

תקן זיהום אוויר

Euro 6



מס' צילינדרים

6



נפח מנוע

‎8.9 ליטר



מהלך

144.5 מ"מ



קדח

114 מ"מ



יחס דחיסה

12:01



טווח סל"ד חסכוני

1,200-1,700 סל"ד



מסנני שמן



כמות שמן להחלפה, כולל מסנן

27.6 ליטר



מערכת קירור, נפח כללי

12.4 ליטר



 מנוע G9 – ‏320 כ"ס (239 קילוואט)






הספק מרבי ב-2,000-2,100 סל"ד

320 כ"ס




מומנט מרבי ב-1,300-1,400 סל"ד

1,356 ניוטון מטר



דיזל

מנוע D8



תקן זיהום אוויר

Euro 6



מס' צילינדרים

6



נפח

‎7.7 ליטר



מהלך

135 מ"מ



קדח

110 מ"מ



יחס דחיסה

17.5:1
טווח סל"ד חסכוני

1700 – 1000 סל"ד



הספק בלימת פליטה

120 קילוואט (2800 סל"ד)



הספק בלימת דחיסה*

170 קילוואט (2800 סל"ד)



מסנני שמן

1



כמות שמן להחלפה, כולל מסנן

25.5 ליטר



מערכת קירור, נפח כללי

17 ליטר





* אופציונלי


 מנוע D8 – ‏250 כ"ס (184 קילוואט)






הספק מרבי ב-2,100 סל"ד

250 כ"ס




מומנט מרבי ב-900-‏1,700 סל"ד

950 ניוטון מטר


 מנוע D8 – ‏280 כ"ס (206 קילוואט)






הספק מרבי ב-2,100 סל"ד

280 כ"ס




מומנט מרבי ב-950-‏1,700 סל"ד

1,050 ניוטון מטר


 מנוע D8 – ‏320 כ"ס (235 קילוואט)*






הספק מרבי ב-2100 סל"ד

320 כ"ס




מומנט מרבי ב-1,050-‏1,600 סל"ד

1,200 ניוטון מטר




מנוע D8 – ‏350 כ"ס (258 קילוואט)




הספק מרבי ב-2,200 סל"ד

350 כ"ס




מומנט מרבי ב-1,200-‏1,600 סל"ד

‎1400 ניוטון מטר






*זמין עם B100, ביודיזל



תדירות החלפת שמן

עד 120,000 ק"מ או אחת לשנתיים עם VDS5.


דרישות מקדימות לגבי דלק

‏ EN 590‏‏ (תקן האיחוד האירופי) – תכולת גפרית מרבית של ‎10 ppm.

מעביר כוח מותקן על המנוע

יחס של 1:1. מומנט של 600‎ ניוטון מטר, הן בנסיעה והן במצב עצירה.

מעביר כוח מותקן על המנוע



יציאת מומנט

יחסי תמסורת

PTER-DIN

600 ניוטון מטר*

1:1



PTER-1400

600 ניוטון מטר*

1:1



PTER-100

600 ניוטון מטר*

1:1




* הספק מומנט הן בנהיגה והן בעצירה. עם AT2412, מומנט מרבי בנהיגה = 150 ניוטון מטר.

תיבת הילוכים I-Shift

תיבת 12 הילוכים עם תיבת פיצול ותחום, עם מערכת החלפת הילוכים אוטומטית. ניתן להתקין את I-Shift עם מאט קומפקטי, מעביר כוח ומצנן שמן.

סוג

הילוך גבוה

מומנט מרבי (ניוטון מטר)

GCW - משקל כולל מותר (טון)

AT2412

ישיר

2,400

44



תיבות הילוכים ידניות

תיבות ההילוכים הידניות מופעלות בסיוע סרוו. ידית ההילוכים הקצרה, המובנית בלוח המכשירים, נטולת רעידות ותנועת הידית קצרה וחדה. ניתן להגדיר את כל תיבות ההילוכים עם מעביר כוח.

סוג

הילוך גבוה

 מומנט מרבי (ניוטון מטר)

GCW - משקל כולל מותר (טון)

ZTO1006

6

1,050

32

ZTO1109

91,20044


תיבות הילוכים אוטומטיות

תיבת ההילוכים האוטומטית מציגה מאפייני פתיחה מעולים והחלפת הילוכים חלקה בכל טווח המהירויות. תיבת ההילוכים מופעלת באמצעות לחצנים בלוח המכשירים. ניתן להגדיר אותה עם מעביר כוח.

סוג

הילוך גבוה

מומנט מרבי (ניוטון מטר)

GCW - משקל כולל מותר (טון)

AL306

6

1,300

32



סרנים אחוריים

סוג

סרן

הילוך

מומנט מרבי (ניוטון מטר)

מקסימום עומס סרן/בוגי (צמד סרנים)

GCW - משקל כולל מותר (טון)

הפחתה יחידה

RSS1344E

יחיד

היפואיד

2800

12

44

RSS1344C

יחיד

היפואיד

2,600

13

44

RTS2370A

כפול - טנדם

היפואיד35502370


הפחתה טבורית

RSH1370F

יחיד

שיפועי ספירלי

3550

13

70

RTH2180D

כפול - טנדם

היפואיד

1,200

21

80



‏‫יחס תמסורת של הסרנים האחוריים‬

RSS1344C

RTS2370A

RSH1370F

RTH2180D

RSS1344E

3.70:1

3.09:1

3.46:1

2.63:1

2.47:1

4.11:13.40:13.61:12.94:12.64:1
4.63:13.78:13.76:13.13:12.85:1
5.29:14.13:14.12:13.33:13.08:1
6.17:14.50:14.55:13.57:13.36:1
 5.14:14.67:13.85:1
 5.67:15.41:14.17:1
 6.17:16.18:1
                      7.21:1

שילובי קו ההינע



מנוע D8‏ 250 כ"ס

מנוע D8‏ ‏‏280 כ"ס

מנוע D8‏ ‏ ‏320 כ"ס

מנוע D8‏ ‏350 כ"ס

מנוע G9‏ ‏320 כ"ס

תיבות הילוכים



AT2412

קייםקייםקייםקיים

ZTO1006

קייםקיים

ZTO1109

קייםקייםקיים

AL306

קייםקייםקייםקייםקיים


סרני הפחתה יחידה



RSS1344C

קייםקייםקייםקייםקיים

RSS1344E

קייםקייםקייםקיים

RTS2370A

 קייםקייםקיים


סרני הפחתה טבורית



RSH1370F

קייםקייםקייםקייםקיים

RTH2180D

  קייםקיים


קיים מגוון רחב של מעבירי כוח בלתי תלויים במצמד או תלויים במצמד לצורך זינוק ותנועה עם מגוון רחב של ציוד מרכב.



התקנה על המנוע

PTER-DIN: מעביר כוח המותקן בצידו האחורי של המנוע להינע ישיר של משאבה הידראולית.

PTER1400: מעביר כוח המותקן בצידו האחורי של המנוע עם אוגן חיבור למשאבה הידראולית.

PTER100: מעביר כוח המותקן בצידו האחורי של המנוע עם אוגן חיבור למשאבה הידראולית.

מותקן על תיבת ההילוכים

PTR-HF/FH/ZF: מחובר באמצעות אוגן חיבור וסל"ד נמוך או גבוה.

PTR-HP/PH/ZF: מחובר באמצעות משאבה וסל"ד נמוך או גבוה.

PTRD-D1D: הנעה כפולה עם חיבור משאבה וחיבור אוגן.

תא נהג

עיינו במפרטים של מידות תא הנהג, גובהי תא הנהג מעל לקרקע ומאפייני תא הנהג.

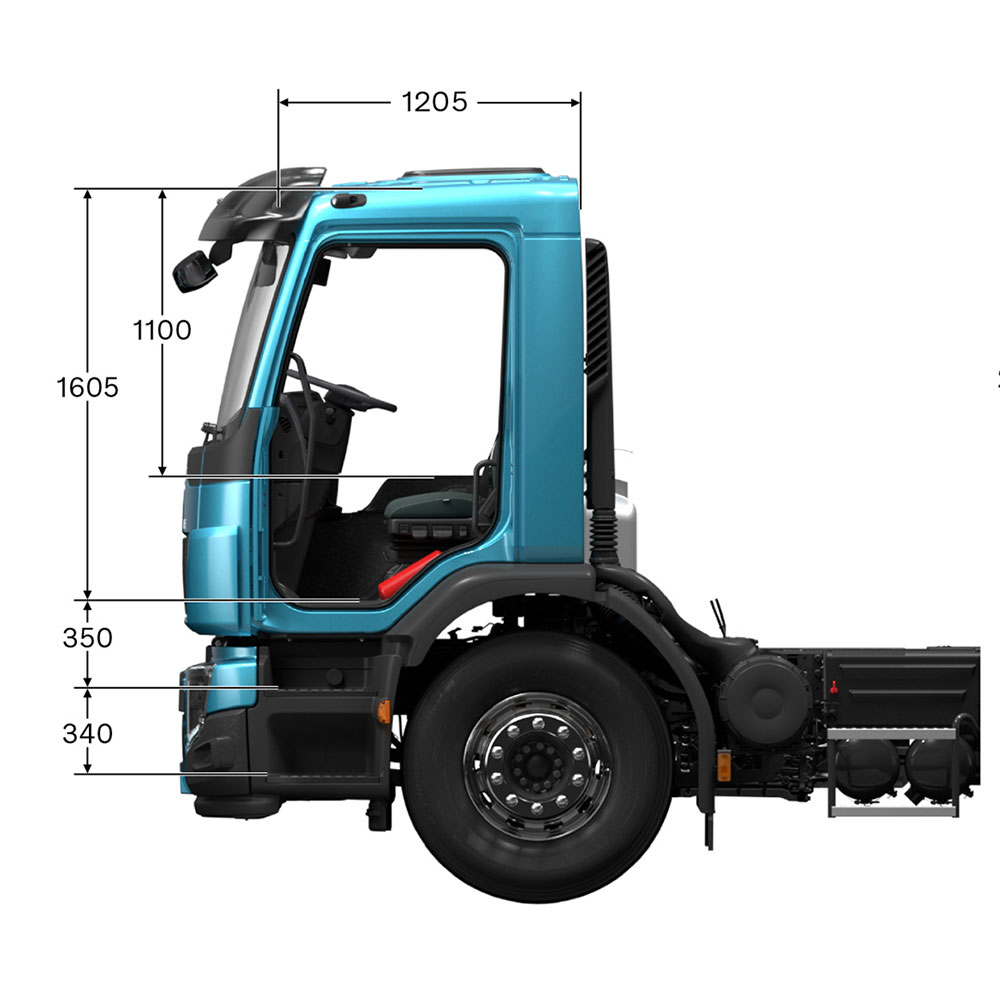

FE day cab

תא לשימוש יומי

תא לשימוש יומי עם סביבת נהג נוחה וארגונומית. גובה פנימי: 1,605 מילימטרים, אורך: 1,600 מילימטרים, רוחב: 2,300 מילימטרים

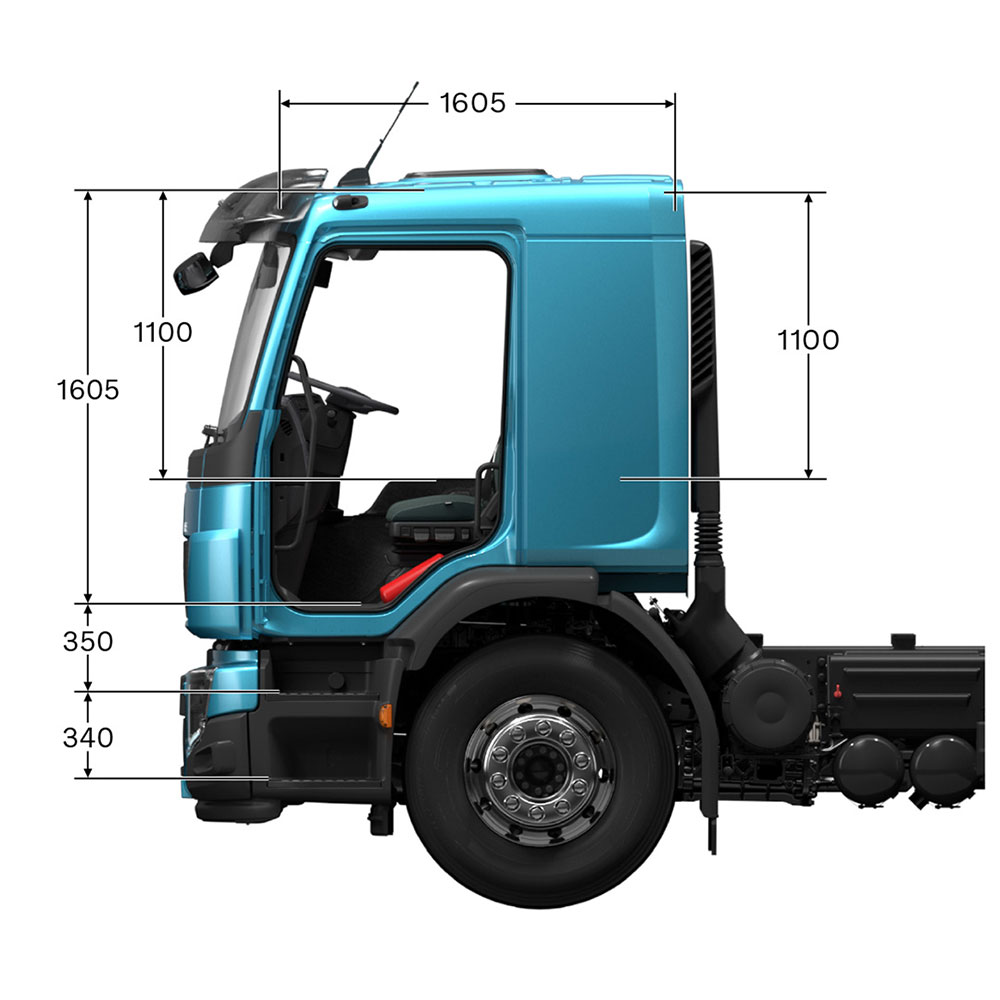

תרשים מידות volvo FE תא שינה קצר

תא שינה קצר

תא שינה קצר עם מרחב נוסף שניתן לציידו במיטה לאדם אחד או להשתמש בו כמשרד, עם תאי אחסון נוספים. גובה פנימי 1,605 מילימטרים, אורך 2,000 מילימטרים, רוחב 2,300 מילימטרים.

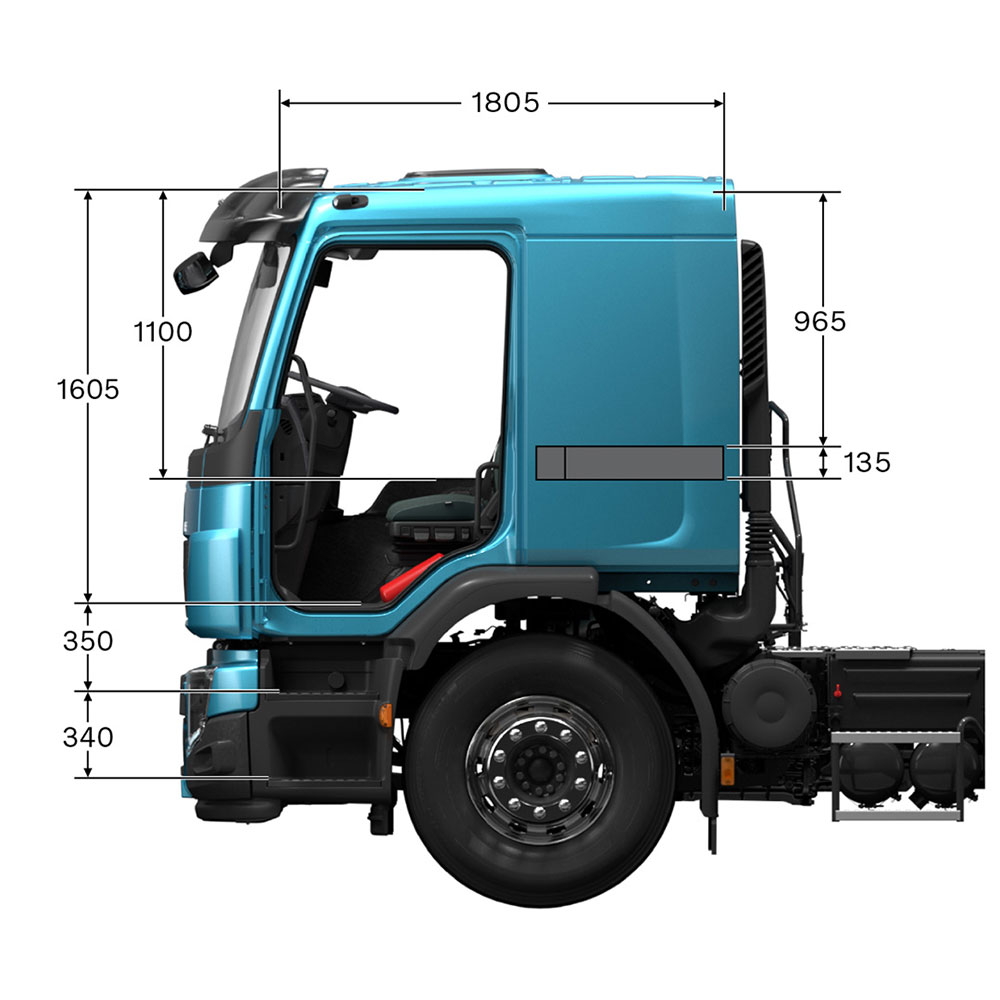

תרשים מידות Volvo FE תא שינה

תא שינה

תא שינה עם מיטה לאדם אחד. גובה פנימי 1,605 מילימטרים, אורך 2,200 מילימטרים, רוחב 2,300 מילימטרים.

תרשים מידות Volvo FE תא נהג עם כניסה נמוכה

תא נהג עם כניסה נמוכה

תא נהג עם כניסה נמוכה ומדרגה נמוכה, עם מקום לעד שלושה נוסעים במושבים מקובעים שכוללים חגורות בטיחות. גובה פנימי: 1,605 מילימטרים, אורך: 2,200 מילימטרים, רוחב: 2,300 מילימטרים. מוצע עם דלת נוסע מתקפלת.

מתלה תא נהג

מתלה מכני מלפנים ומאחור: קפיץ ספירלי ובולם זעזועים. מתלה פניאומטי מלפנים ומאחור: כריות אוויר.

מושב הנהג

שלוש רמות גימור: Comfort‏, Standard, ו-Economy. כל השלוש כוללות כוונון משענת גב, אורך, רוחב והטיה קדמית וכן משענות ראש מובנות.

מושב נוסע

קיימות שלוש רמות נוחות שנות: Standard, Economy או Basic.

צבעי תא הנהג

זמינות ב-300 גרסאות קבועות. מעל ומעבר לצבעים נוספים אלו ניתן להזמין צבע מותאם לקוח.

ההגה

גלגל ההגה בקוטר של 460 או 500 מ"מ, בהתאם בתצורת המשאית, עם אפשרות כוונון פניאומטית לתנוחה הרצויה.

מערכת אקלים

מערכת חימום תא הנהג זמינה בשתי גרסאות: מפוקחת ידנית, מחמם בלבד, או מפוקחת ידנית מחמם ומיזוג אוויר. זמינה גם מערכת אופציונלית של מחמם חניה עם הספק של 2 קילוואט.

חלון פתח

ניתן להתקין בתא הנהג צוהר גג עם פתיחה של עד 50 מ"מ. הוא זמין בזכוכית או בפלדה. חלון הגג ניתן לפתיחה ידנית או אלקטרונית.

ריפוד מושבים

ריפוד בד להבטחת נוחות.

ריפוד קירות

ריפוד בד להבטחת נוחות.

חימום בתא הנהג

מערכת חימום תא הנהג זמינה בשתי גרסאות: מפוקחת ידנית, מחמם בלבד, או מפוקחת ידנית מחמם ומיזוג אוויר. זמינה גם מערכת אופציונלית של מחמם חניה עם הספק של 2 קילוואט.

אחסון פנימי

לתא הנהג הרבה מקומות אחסון שימושיים ונגישים בקלות, לאחסון מסמכים ופריטים אישיים. יש שתי יחידות אחסון מעל לחלון, כמו גם ארבעה תאי DIN. מספר תאי אחסון שונים ותיבות תעלה, משטח כתיבה ומתלי בגדים הניתנים להגדרה כאופציה.

צופרים

מבחר של שני סוגי צופרים נוספים, חשמלי או פניאומטי – או שניים על הגג – מופעלים פניאומטית, או צופר חשמלי אחד מתחת למכסה הקדמי.

מיטה

המיטה מוצעת כיחידה אחת או שתי יחידות, ברוחב של 580 או 780 מ"מ. ישנו כאופציה מוט הגנה למיטה.

תא נהג עם כניסה נמוכה

תא עם כניסה נמוכה התא ב-וולוו FE מאפשר גישה נוחה עם פתיחת דלת בזווית של 90 מעלות. הוא מסופק בשתי גרסאות עם רצפה שטוחה או עם מנהרת מנוע, שדה ראיה מעולה עבור הנהג וכמובן, מכיוון שזוהי משאית מבית Volvo – בטיחות ברמת על.

שלדה

לפניכם מפרטים של גובהי שלדה, עומס מרבי על הסרן הקדמי, מתלה אחורי, גבהי ריתום לראשי גורר, תכונות שלדה ובלמים.

Low

כ- 880 מ"מ

Med

כ- 950 מ"מ

High

כ- 1050 מ"מ





אוויר

עלים

Low

7.1/7.5/8

9

Med

7.1/7.5/8

9

High

7.1/7.5/8

9



סוג

סרנים

מתלים

עומס סרן/בוגי (צמד סרנים)

הפחתה

סרן גלגלי גרירה / פושר

סרן יחיד

RAD-L90

4x2

פרבולי/קפיץ S פרבולי

13 טון

יחיד/טבור



RAD-KR

4x2

אוויר

13 טון

יחיד/טבור





בוגי

RADT-KR6x2אוויר19/20 טוןיחיד/טבור

סרן טאג (קבוע/ניתן להיגוי)

RADD-BR6x4אוויר23 טוןיחיד/טבור


ניתן להשיג מוטות גרירה לחיבור נגררים.

מכלי דלק

מכלי הדלק זמינים בפלסטיק, פלדה או אלומיניום. כמות הדלק משתנה החל מ-160 ועד 630 ליטר. ישנם שני גבהים למכלים בצורת D – 560 מ"מ ו- 710 מ"מ.

מכלי AdBlue

פלסטיק, נפח 32 ליטר. משאבת AdBlue מובנית במודול מכל AdBlue.

מערכת EBS (בלמים מפוקחים אלקטרונית) מעניקה יכולת תגובה, ביצועים ותחושת בלימה מעולים, וכן מאפשרת גישה למספר תכונות שימושיות. שדרג את מערכת הבלמים על-ידי הוספת חבילת EBS Medium או אחת מהאפשרויות הנוספות. כל המפרטים הנם בהתאם לתקן EBS.

EBS Medium

בנוסף לחבילת EBS Standard, חבילת EBS Medium מוסיפה את התכונות הבאות:

עזר תחילת נסיעה בעליה

הבלמים משוחררים רק כאשר יש מומנט מנוע במידה המספיקה להניע את הרכב לפנים.

בקרת יציבות אלקטרונית (ESC)

מערכת ייצוב הבלימה מפעילה את הבלמים בנפרד בכל גלגל ובכך מספקת יציבות לכלל שילוב הרכב ופועלת נגדית לתופעת "מספרת", התהפכות והיסחפות של הגרור. מערכת ESC עומדת בתקינה של בקרת היציבות האלקטרונית של הרכב, וזמינה עבור משאיות עם שני סרנים ושלושה סרנים.

מאט הידראולי (ריטרדר)

מאט הידראולי עבור תיבת הילוכים מדגם AL306. המאט ההידראולי הקומפקטי והמשולב מותקן על תיבת ההילוכים ומציע האטת מומנט בלימה של 1,490 ניוטון מטר.

סרנים קדמיים

עומסי הסרן הקדמי משתנים: מ-7.1 עד 9 טון.

סרנים קבועים

‬זמינים בכמה תצורות – קבועים עם גלגל יחיד או גלגלים כפולים, או בעלי היגוי פעיל. עומס סרן: 6.7, 7.1, 7.5 או 10.5 טון.

שורת קדחים בשלדה עבור בונה המרכבים

שורת קדחים בשלדה עבור לבונה המרכבים. לכל התושבות בשורת החורים העליונה יש היסט ויחידת מרווח של 8 מילימטרים. בשורת הקדחים העליונה לא נעשה שימוש במסמרות.

הכנה למנוף

את הלוחות להתקנת המנוף על השלדה ניתן להתקין במפעל.

ערכת הכנה למנוף

את הלוחות להתקנת המנוף על השלדה ניתן להתקין במפעל. תיבת המצברים הועברה לאחור ולוחות הקיבוע מורכבים מאחורי תא הנהג בכל צד של השלדה. ערכת הכנה חשמלית – ELCRANE – נכללת.

צלחות גרירה

צלחת גרירה ISO עם פרופילים בצורת L בגבהים שונים כלולה בסדרה ומציעה חופש בחירה משמעותי. צלחת גרירה המותקנת על אוגן היא גרסה בעלת משקל נמוך שאינה מצריכה תושבת התקנה. גובה צלחת הגרירה מעל השלדה הוא כ-150 מילימטרים. מחוון משולב לסיכה וחיבור לגרור זמין כאופציה בגרסאות ספציפיות.

גיליונות נתונים

ניתן להוריד גיליונות נתונים כקובץ PDF עבור דגם Volvo FE בעזרת הקישורים הבאים.
